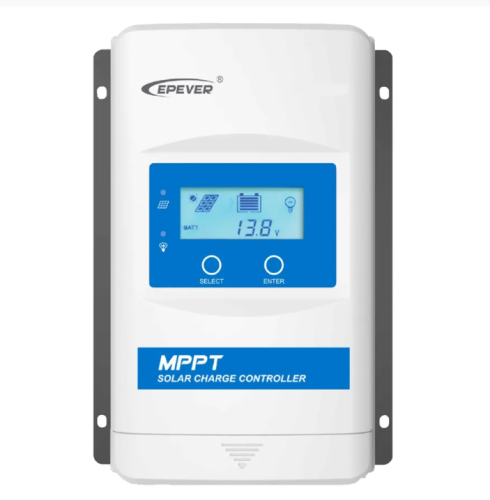

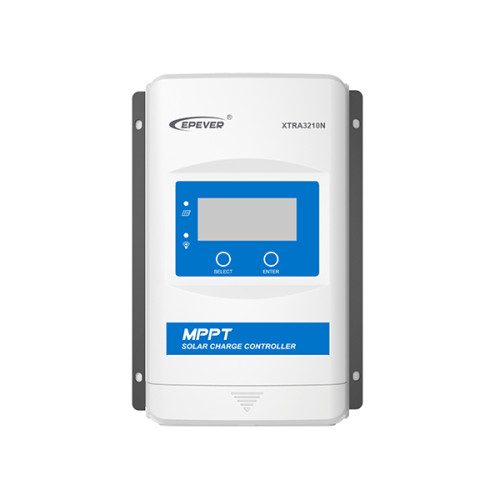

MPPT solární regulátor EPsolar XTRA 10A 100V

12 V - 130 Wp / 24 V - 260 Wp

Série XTRA jsou pokročilé MPPT regulátory nabíjení pro off-grid fotovoltaické systémy s displejem XDS2.
S cílem maximalizovat zisk energie z fotovoltaických polí a současně minimalizovat ztráty výkonu v širokém rozsahu
provozních podmínek, řada XTRA využívá pokročilý inteligentní algoritmus, který má za následek až o 30% vyšší efektivní nabíjení, ve srovnání s běžným regulátorem nabíjení PWM

Dostupnost:
Skladem

1 395 Kč ( 1 152,89 Kč bez DPH)

Informace o produktu

  • Výrobce: Epever
  • Záruční doba: 24 měsíců
  • Kód produktu: 3804
  • EAN: 6974241250484

MPPT solární regulátor EPEVER XTRA – nová generace solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro ostrovní systémy s napětím panelů až 100 V a maximálním nabíjecím proudem 10 A. Baterie 12/24V, FV max130/260Wp.


  • Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací, jako jsou chaty, domy apod.
  • Vhodný je i pro použití ve vozech a to díky možnosti zemnění na mínus pól.
  • Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.


Maximální nabíjecí výkon do baterie tohoto modelu je 10A což odpovídá výkonu panelu 130 Wp pokud máte 12V baterii, nebo 260 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V)

Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD provedení XDS2, nebo externího displeje MT50 - není součástí regulátoru



Nastavení parametrů a monitoring můžete provádět také na Vašem PC – budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout dole na této kartě produktu. Monitorovat a nastavovat může také pomocí mobilního telefonu/ tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.

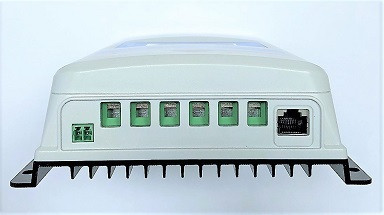

Rychlá instalace:
  1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie (pozice 3)
  2. Připojte zátěž (pozice 4)
  3. Připojte solární panel (pozice 2)
(pozice 1) - možnost připojení externího teplotního čidla
(pozice 5) - možnost připojení externího displeje MT-50, USB komunikačního kabelu pro komunikaci s PC, nebo Bluetooth modulu BLE-01 pro komunikaci s mobilním telefonem/tabletem

Základní vlastnosti:

  • Multifunní vestavěný LCD displej provedení XDS2 pro kompletní monitoring a nastavování parametrů
  • Vysoký stupeň krytí IP32

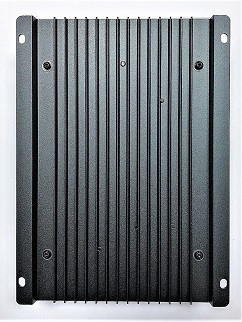

  • Platový přední kryt, zadní část pak z vylisovaného hliníku- chladič
  • Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
  • Pokročilá technologie MPPT s účinností nejméně 99,5%
  • Velmi vysoká rychlost sledování a zaručená efektivita sledování
  • Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
  • Vysoce kvalitní komponenty, zdokonalující výkon systému s maximální účinností konverze 98%
  • Přesné rozpoznání a sledování maximálního bodu výkonu
  • Automatické omezení nabíjecího výkonu a proudu
  • Široký rozsah provozního napětí MPP
  • Kompatibilní s olověnými a lithium-iontovými bateriemi
  • Funkce kompenzace teploty baterie
  • Funkce provozní statistiky v reálném čase
  • Funkce pro snížení teploty při přehřátí
  • S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus je k dispozici pro splnění různých požadavků
  • Monitorujte a nastavujte parametry pomocí mobilního telefonu nebo PC
  • Rozsáhlé elektronické ochrany

Přehled ochran:

  • FV nadproud
  • Zkrat FV
  • Obrácená FV polarita
  • Obrácená polarita baterie
  • Přepětí baterie
  • Nadměrné vybití akumulátoru
  • Přehřátí baterie
  • Nízká teplota lithiové baterie
  • Zkrat zátěže
  • Přetížení zátěže
  • Přehřátí regulátoru
Další technické parametry naleznete v přiloženém letáku. Součástí dodávky regulátoru je i podrobný instalační CZ manuál.

!! Maximální napětí série panelů nesmí překročit 92 V !!

Hlavní vlastnosti solárního regulátoru EPsolar XTRA 1210N:

Regulátor řady Xtra má funkci omezené ochrany nabíjecího proudu a nabíjecího výkonu, stejně jako automatické snížení výkonu při vysokých teplotách: ochrana zajišťuje stabilitu systému i při překročení jmenovitého výkonu FV a při překročení teplotních podmínek.Třída ochrany IP32 a izolovaný komunikační port RS485 dále zlepšují spolehlivost řídicí jednotky při různých aplikačních podmínkách. Regulátory série XTRA zahrnují samoadaptivní třístupňový algoritmus nabíjení, který účinně prodlužuje životnost akumulátoru a výrazně zlepšuje výkon systému. Také má rozsáhlou elektronickou ochranou pro přebíjení, výboj, polaritu FV a baterie, reverzní polaritu atd., aby byla zajištěna udržitelnost a trvanlivost off-grid solární soustavy.

Funkce

  • Pokročilá technologie regulace - výtěžnost ne nižší než 99,5%.
  • Maximální účinnost přenosu DC / DC až 98%, účinnost přenosu plného zatížení až 97,4%.
  • Široký rozsah provozního napětí MPP.
  • Funkce ochrany proti nízké teplotě a funkce automatického aktivace nabíjení lithiové baterie.
  • Omezení nabíjecího výkonu a proudu nad jmenovitým rozsahem.
  • Statistiky v reálném čase.
  • Pracovní režimy více zatěžovacích stavů.
  • Komplexní elektronická ochrana.
  • Kompatibilní s olověnými a lithium-ion ① batteriemi.
  • Ochrana proti přehřátí a snížení výkonu při vyšších teplotách.
  • LCD displej XDS2 a příslušenství.
  • Komponenty ST nebo IR s vysokou kvalitou a nízkou poruchou zaručují životnost.
  • Izolovaný komunikační port RS485 s chráněným výkonem 5V / 200mA se standardním protokolem Modbus.
  • Sledování a nastavení parametrů pomocí aplikace APP nebo PC software.
  • Prachotěsný a voděodolný design s třídou ochrany IP32 ②.

① Při použití lithiové baterie je potřeba použití PC programu pro nastavení parametrů lithiové baterie

② Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.

Technická specifikace:

Model XTRA1210N-XDS2
Napětí baterie 12 V / 24 V (automatická volba ①)
Jmenovitý nabíjecí proud 10 A
Nominální výkon FV, 12 V 130 W
Nominální výkon FV, 24 V 260 W
Jmenovitý výstupní proud 10 A
Maximální napětí FV panelů naprázdno

100 V Při minimální teplotě prostředí

92 V Při teplotě prostředí 25 ℃
Rozsah napětí baterie 8 ~ 32 V
Rozsah napětí MPPT (Rozsah napětí baterie + 2 V) ~ 72 V
Vyrovnávací napětí ② (Typ akumulátoru) Hermeticky uzavřený: 14,6 V; Zaplavený: 14,8 V; Uživatelský: 17 ~ 9 V
Nabíjecí napětí Boost ② (Typ akumulátoru) Gel: 14,2 V; Hermeticky uzavřený: 14,4 V; Zaplavený: 14,6 V; Uživatelský: 17 ~ 9 V
Nabíjecí napětí Float ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 13,8 V; Uživatelský: 17 ~ 9 V
Nízké napětí při obnovení připojen ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 12,6 V; Uživatelský: 17 ~ 9 V
Odpojení při nízkém napětí ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 11,1 V; Uživatelský: 17 ~ 9 V
Výpadek napájecího obvodu ≤0,23 V
Vlastní spotřeba 12 V: ≤35 mA 24 V: ≤22 mA
Koeficient kompenzace teploty ③ -3 mV / ℃ / 2 V (výchozí nastavení)
Uzemnění Společné záporné uzemnění
Rozhraní RS485 5 V DC / 200 mA (RJ45)
Doba podsvícení LCD displeje 60s (výchozí nastavení)
Teplota prostředí ④ (plný výkon bez omezení) -25 ℃ ~ + 50 ℃
Rozsah teplot skladování -20 ℃ ~ +70 ℃
Vlhkost vzduchu ≤ 95%
Skříň
Napájecí svorky 4 mm² / 12AWG
Kategorie ochrany IP33 ④
Rozměry 175×143×48 mm
Montážní rozměr 120×134 mm
Velikost montážní díry Φ5 mm
Hmotnost 0,96 kg

① Při volbě typu lithiové baterie nelze systémové napětí automaticky rozpoznat.

② Při výběru typu lithiové baterie je koeficient teplotní kompenzace 0 a nemůže být nastaven.

③ Parametry jsou pro systém 12V při 25 ℃, ×2 pro systém 24V při 25 ℃, ×4 pro systém 48V při 25 ℃.

④ Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.
