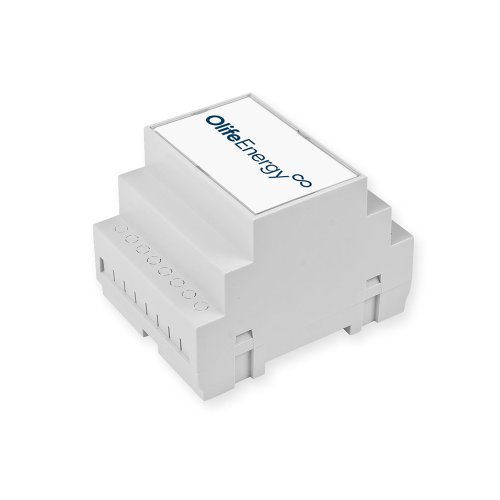

Olife Energy SmartMeter Wireless

Ke stažení

Data list produktu Olife Energy SmartMeter Wireless (743.2 kB)

WiFi sada SmartMeter Wireless je zařízení, které řídí výkon jedné nabíjecí stanice a lze jej použít pro Wallboxy, Doubleboxy i AC stojanové nabíjecí stanice v provedení BASE i SMART. Je rozšířený o modul, který umožňuje bezdrátovou komunikaci s nabíjecími stanicemi.

Číst více

Informace o produktu

Výrobce: OlifeEnergy
Kód produktu: EL-SM-WM
EAN:

SmartMeter měří aktuální spotřebu objektu nebo jeho dílčího okruhu, a vyhodnocuje dostupný příkon pro nabíjecí stanice OlifeEnergy. Dle dostupného příkonu pak řídí nabíjecí proud. Zajišťuje optimální využití kapacity elektrické přípojky a zabraňuje tak přetížení nebo výpadku sítě. Měření probíhá nepřímo pomocí měřících transformátorů s dělným jádrem. Měřící jednotka zabírá v rozvaděči velikost 5 modulů (jednotka + 1 jistič), dalších 5 modulů zabírá jednotka pro komunikaci s OlifeEnergyCloud, a je napájena z rozvaděče fázovým napětím 1P + N 230V, v případě měření výkonu pak 3P + N(PEN) 400V / 50Hz. Komunikace se stanicí probíhá po sériové lince pomocí sběrnice RS485 s protokolem MODBUS RTU, sběrnice je galvanicky izolovaná. Pro připojení je využit konektor RJ45.

Jednotka se umísťuje do hlavního rozvaděče na DIN lištu.

Specifikace SmartMeter:
• Měřené veličiny: činný výkon, energie, AC proud, AC napětí
• Jmenovité napětí: AC 230/400
• Jmenovitý proud: 16 – 120 A dle použitých proudových transformátorů
• Jmenovitá frekvence sítě: 50/60Hz
• Komunikační rozhraní izolované: RS485
• Komunikační portokol: MUDBUS RTU
• Připojení - fázové napětí: šroubová svorkovnice 2,5 mm
• Připojení - RS485: RJ45 – FTP, UTP Cat5, Cat6
• Montáž: DIN lišta
• Šířka: 5M (87,5 mm) + 5M pro připojení OlifeEnergy Cloud
• Provozní teplota: -25 až +50 °C
• Krytí: IP 20

Technické parametry naleznete v přiloženém datasheetu.
